Minimax (Tschebyschew) Größenmaß (GC)
Das Minimax-Größenmaß ist ein direktes globales Größenmaß. Es entspricht dem linearen Größenmaß (Durchmesser oder Abstand) eines linearen Größenmaßelements, das durch Minimierung des maximalen lokalen Abstands an ein (nicht ideales) extrahiertes lineares Größenmaßelement ohne Nebenbedingung von Material, Richtung und Ort angepasst wird.

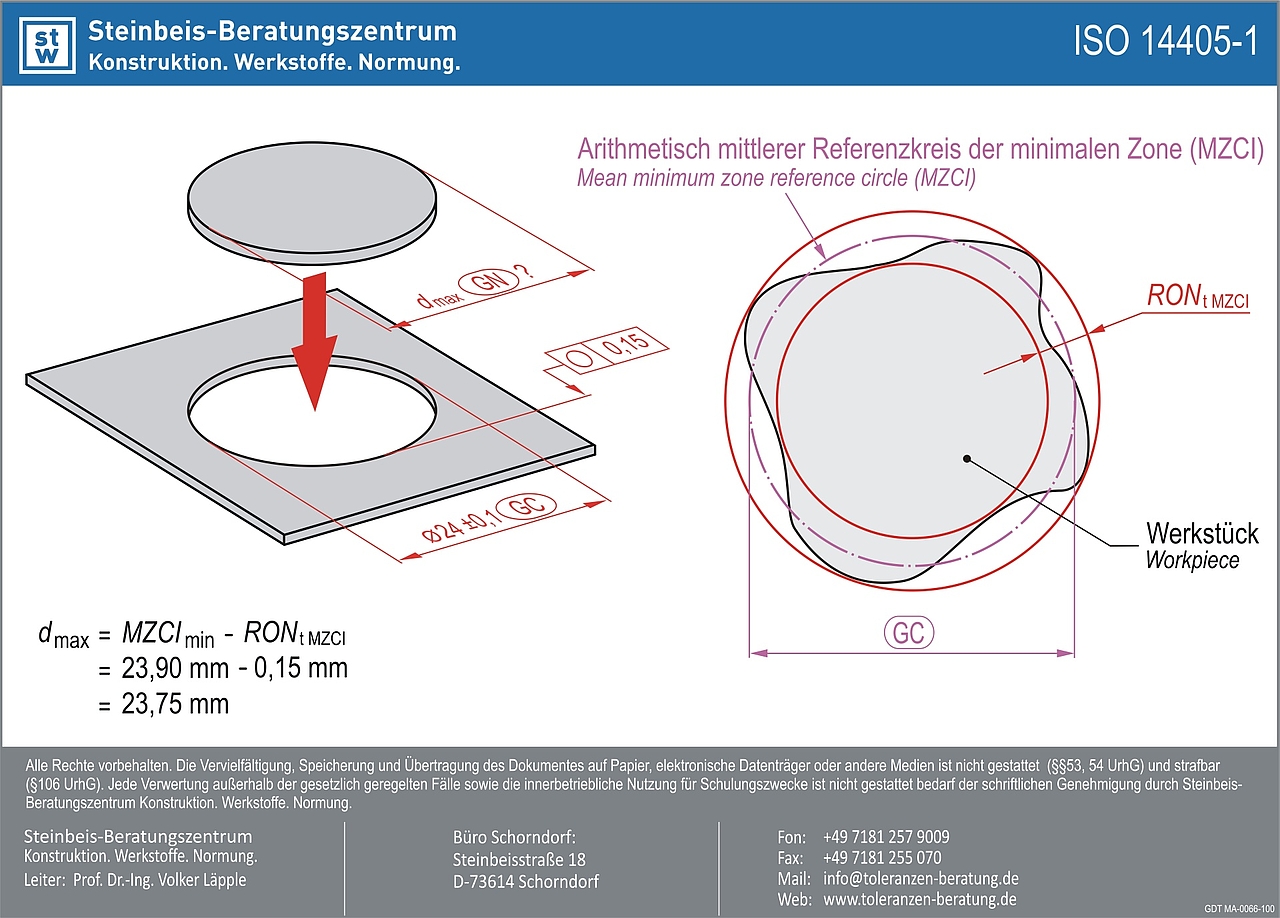

Da bei kreis- bzw- zylinderförmigen Größenmaßelementen das Minimax-Größenmaß dem Größenmaß des Referenzelements des geometrischen Merkmals Rundheit (MZCI) bzw. Zylindrizität (MZCY) entspricht, kann für Toleranzrechnungen eine lineare Addition des linearen Größenmaßes und der Formtoleranz erfolgen.
Vereinigtes Geometrieelement für lineare Größenmaße (UF)

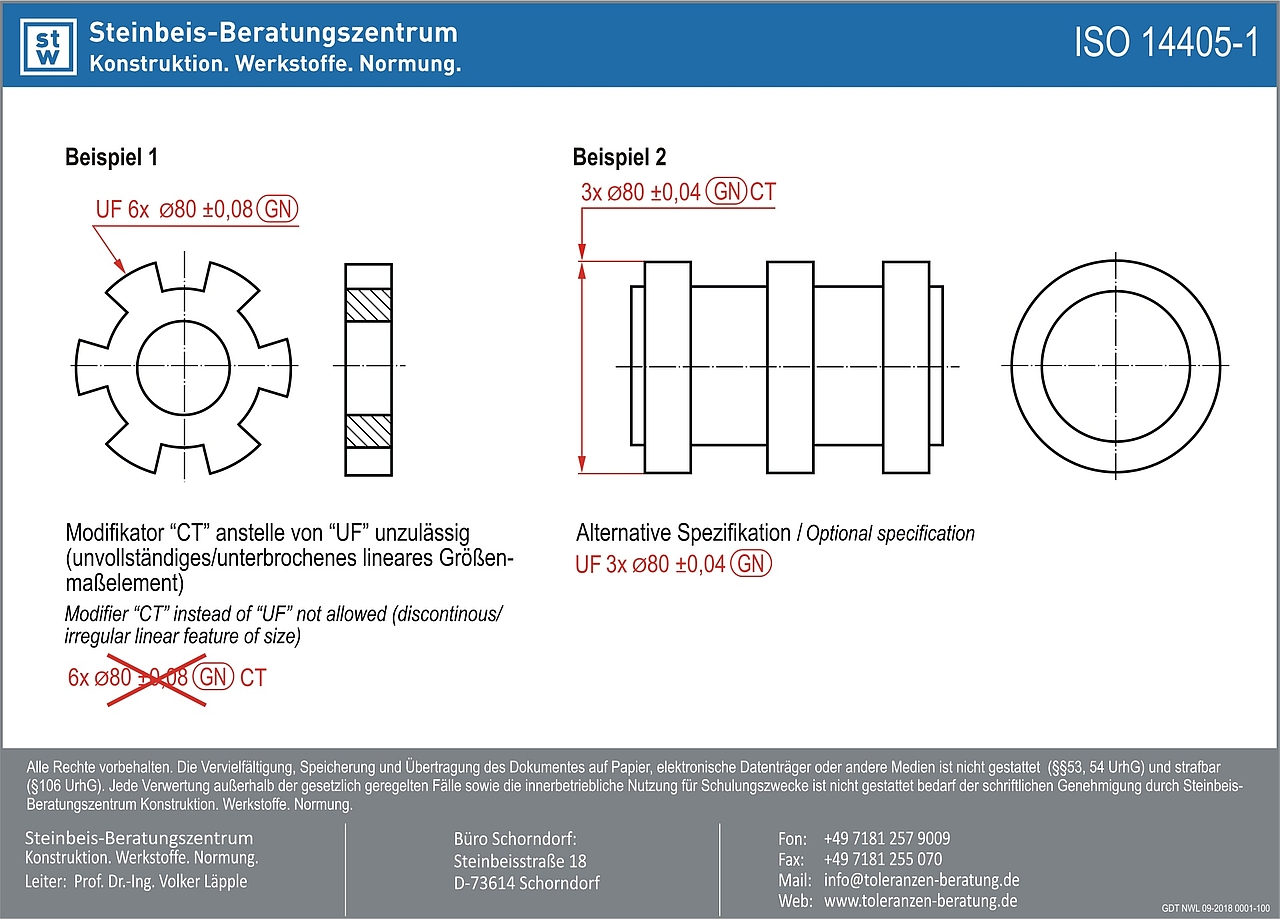

Wenn ein Größenmaßmerkmal auf unterbrochene lineare Größenmaßelemente angewandt wird, dann gilt der Grundsatz des Geometrieelements und der Grundsatz der Unabhängigkeit. Die bedeutet, dass ein Größenmaßmerkmal unabhängig für jedes einzelne Geometrieelement gilt. Sollen hingegen die einzelnen Geometrieelemente gemeinsam ein Größenmaßelement bilden dann muss der Modifikator "UF" (united feature) spezifiziert werden. Die Anwendung des Modifikators "UF" ist nur sinnvoll mit direkten globalen Größenmaßen (GG, GN, GX und GC) Achtung: Der Modifikator "UF" darf nicht mit "CT" (common tolerance) verwechselt werden. Letztere setzt voraus, dass es sich um zwei oder mehrere vollständige Geometrieelemente handelt.
Beliebige Querschnitte (ACS), beliebige Längsschnitte (ALS), Schnittebenen-Indikator

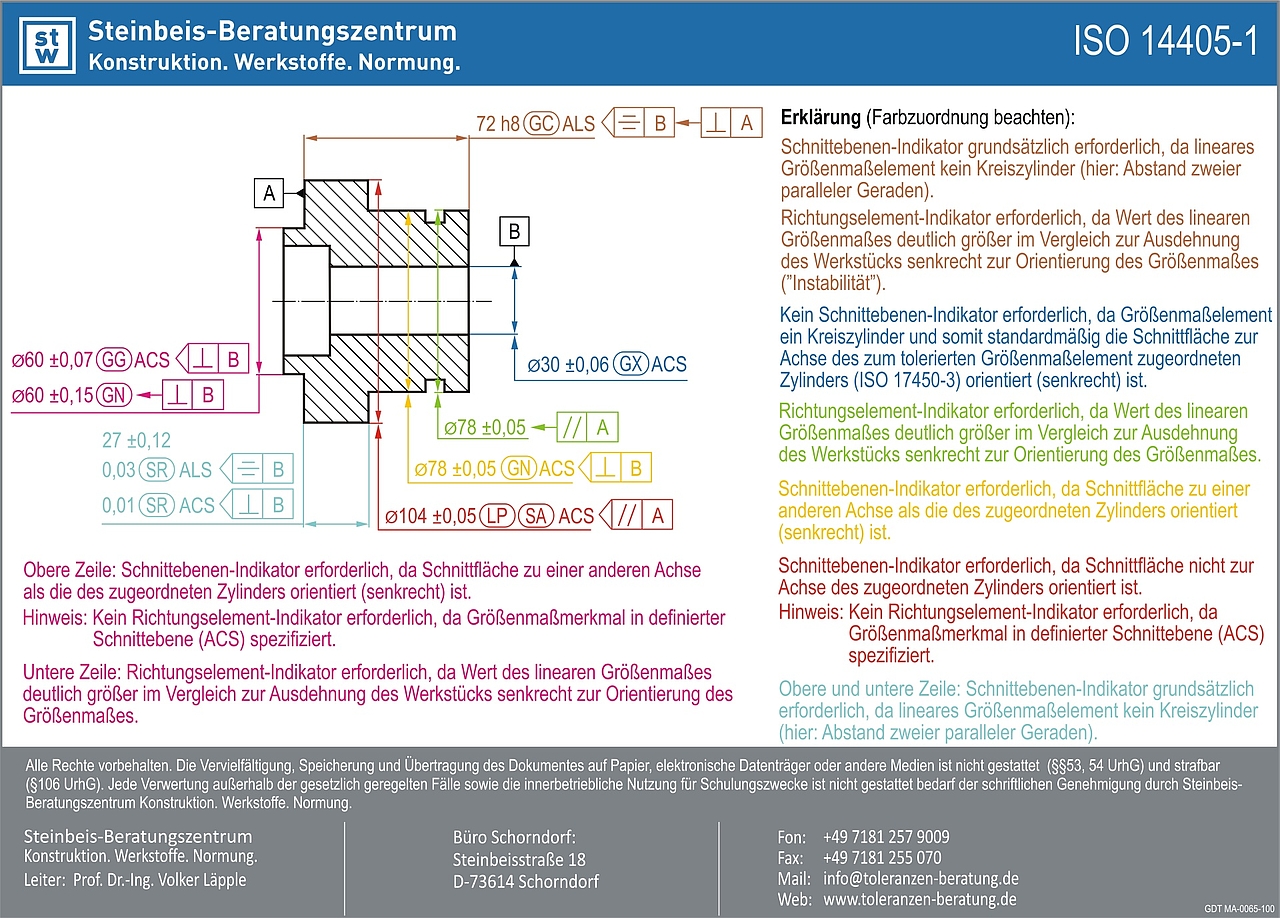

Eine Reihe von Größenmaßmerkmalen (z. B. direkte globale Größenmaße) können auf beliebige Quer- oder Längsschnitte eines linearen Geometrieelements angewandt werden. Für die Orientierung der Schnittebene muss ggf. ein Schnittebenen-Indikator spezifiziert werden.
Ein Schnittebenen-Indikator muss nicht spezifiziert werden, wenn das tolerierte Geometrieelement ein Kreiszylinder ist und die Achse des zu diesem (nicht idealen) Zylinder zugeordneten Zylinder ("Gauss", siehe ISO 17450-3) enthält.
Ein Schnittebenenindikator muss spezifiziert werden, wenn das Größenmaßelement
- ein Kreiszylinder ist und die Achse des zu diesem (nicht idealen) Zylinder zugeordneten Zylinders nicht enthält,
- ein Parallelebenenpaar oder ein Zylinderring ("Dicke") ist.
Richtungselement
Die komplementäre Spezifikation eines Richtungselementes (mit Hilfe eines Richtungselement-Indikators) ist immer dann erforderlich, wenn der Wert des linearen Größenmaßes (a) die Ausdehnung des Werkstücks senkrecht zur Richtung des linearen Größenmaßes (b) deutlich übersteigt (Richtwert: a > 2 ... 3 x b).
Hinweiszeichen

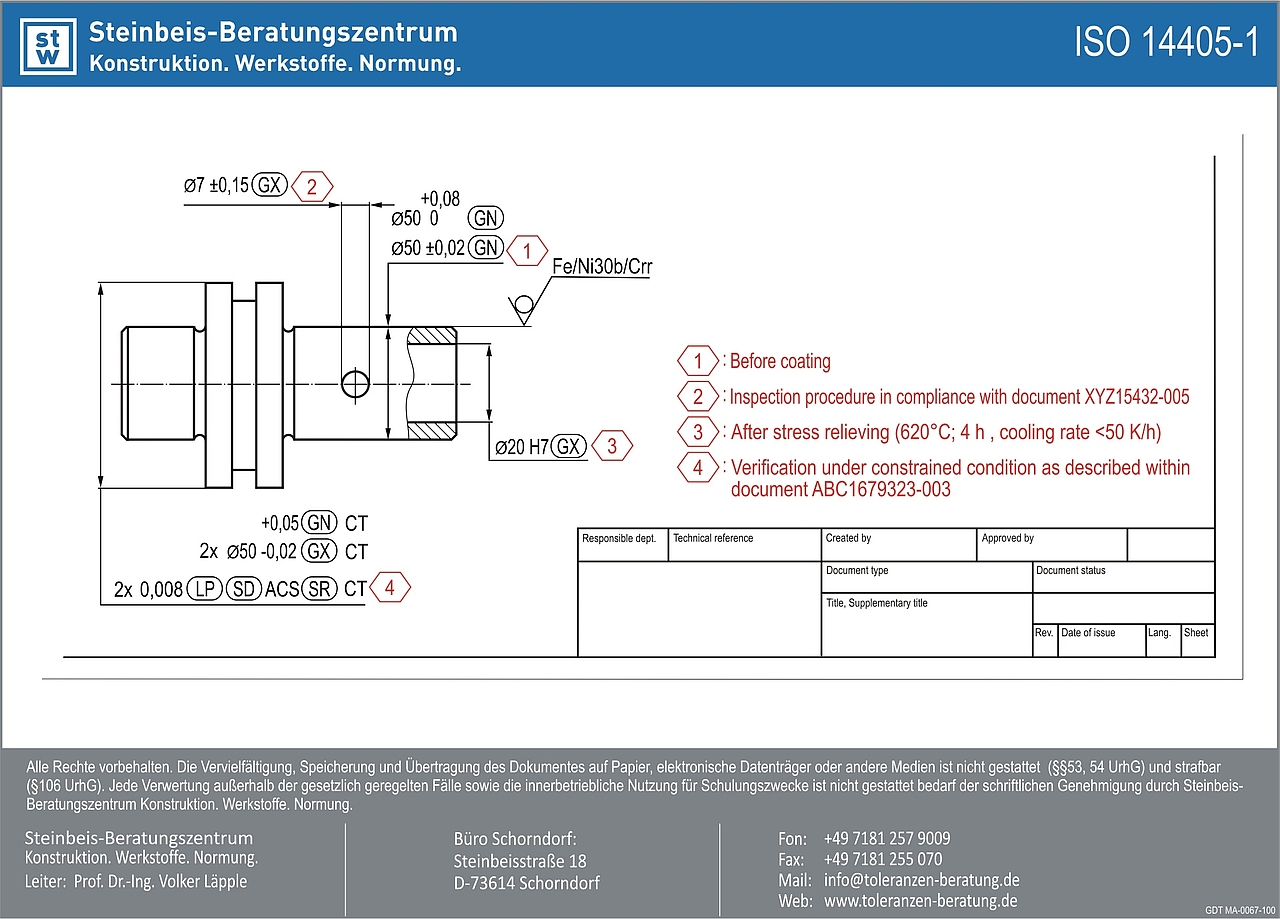

Soll eine komplementäre Anforderung an eine Größenmaßcharakteristik gelten, dann wird am Ende der Spezifikation ein nummeriertes Hinweiszeichen platziert. Die Bedeutung wird in der Nähe des Zeichnungsschriftkopfes ggf. unter Verweis auf ein separates Dokument erläutert.
Das Hinweiszeichen ist derzeit nur in Zusammenhang mit linearen Größenmaßen definiert. Einer Verwendung über die linearen Größenmaße hinaus steht nichts entgegen, sofern die Eindeutigkeit der Spezifikation nicht verletzt oder ein Widerspruch zu Standardfestlegungen oder Modifikatoren im ISO-GPS-Normensystem generiert wird.
Beispiele für zusätzliche Anforderungen zeigt das nachfolgende Beispiel.
Übersicht aller linearer Größenmaßmerkmale und Modifikatoren

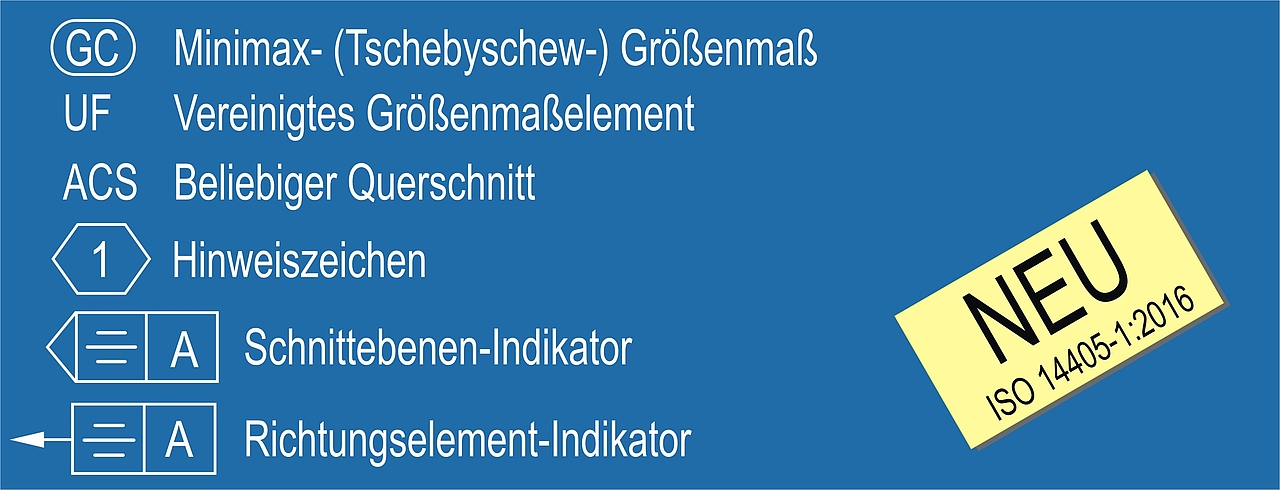

Abschließend haben wir Ihnen noch eine Übersicht aller linearer Größenmaßmerkmale nach ISO 14405-1:2016 mit den zugehörigen Modifikationssymbolen zusammengestellt. Grundsätzlich werden die beiden Gruppen der lokalen Größenmaße und der globalen Größenmaße unterschieden. Ein kombiniertes Größenmaßmerkmal aus beiden Gruppen ist die Hüllbedingung.
Durch die entsprechende Wahl des Größenmaßmerkmals eines linearen Größenmaßelements können in gewissen Grenzen, Funktionsanforderungen (z. B. Spielpassungen oder Übermaßpassungen) beschrieben werden.
Wir hoffen, dass Sie mit diesen Informationen einen kleinen aber vertieften Einblick in ISO 14405-1:2016 (lineare Größenmaße) erhalten haben. Unser nächster Infobrief ist für Oktober 2018 geplant und soll Ihnen zusammenfassend die wichtigsten Inhalte aus ISO 14405-3:2016 (Winkelgrößenmaße) vermitteln.
