Extrahierte integrale Linie
Die korrekte Definition einer extrahierten integralen Linie ist unter anderem bei der Festlegung und Auswertung des geometrischen Merkmals Rundheit bei Zylindern und Kegeln bedeutsam. Vor Einführung von ISO 17450-3:2016 war nicht festgelegt, auf welche Weise dieses zweidimensionale Geometrieelement am dreidimensionalen Bauteil extrahiert wird.
Gegenüberliegendes Punktepaar
ISO 14405-1:2016 legt das Zweipunktgrößenmaß als Standard-Spezifikationsoperator für lineare Größenmaße (Default) fest. Für die Ermittlung des Zweipunktgrößenmaß wird die Entfernung gegenüberliegender Punktepaare eines linearen Größenmaßelementes ausgewertet.
Die Definition gegenüberliegender Punktepaare erfolgte bislang nach ISO 14660-2:1999. Die Norm wurde zurückgezogen. Die Festlegung erfolgt nunmehr durch ISO 17450-3:2016 und unterscheidet sich insbesondere bei Mittelflächen. Zur Ermittlung des mittleren Geometrieelement (gibt die Richtung bei der Auswertung gegenüberliegender Punktepaare vor) werden nunmehr zwei nach der Methode der kleinsten Quadrate ohne Nebenbedingung der Richtung an das nicht ideale Größenmaßelement angepasst. Obgleich sich bei der Spezifikation kein Unterschied ergibt sollte geprüft werden, ob diese Änderungen auch in der genutzten Messsoftware implementiert wurden.
Mittleres Geometrieelement

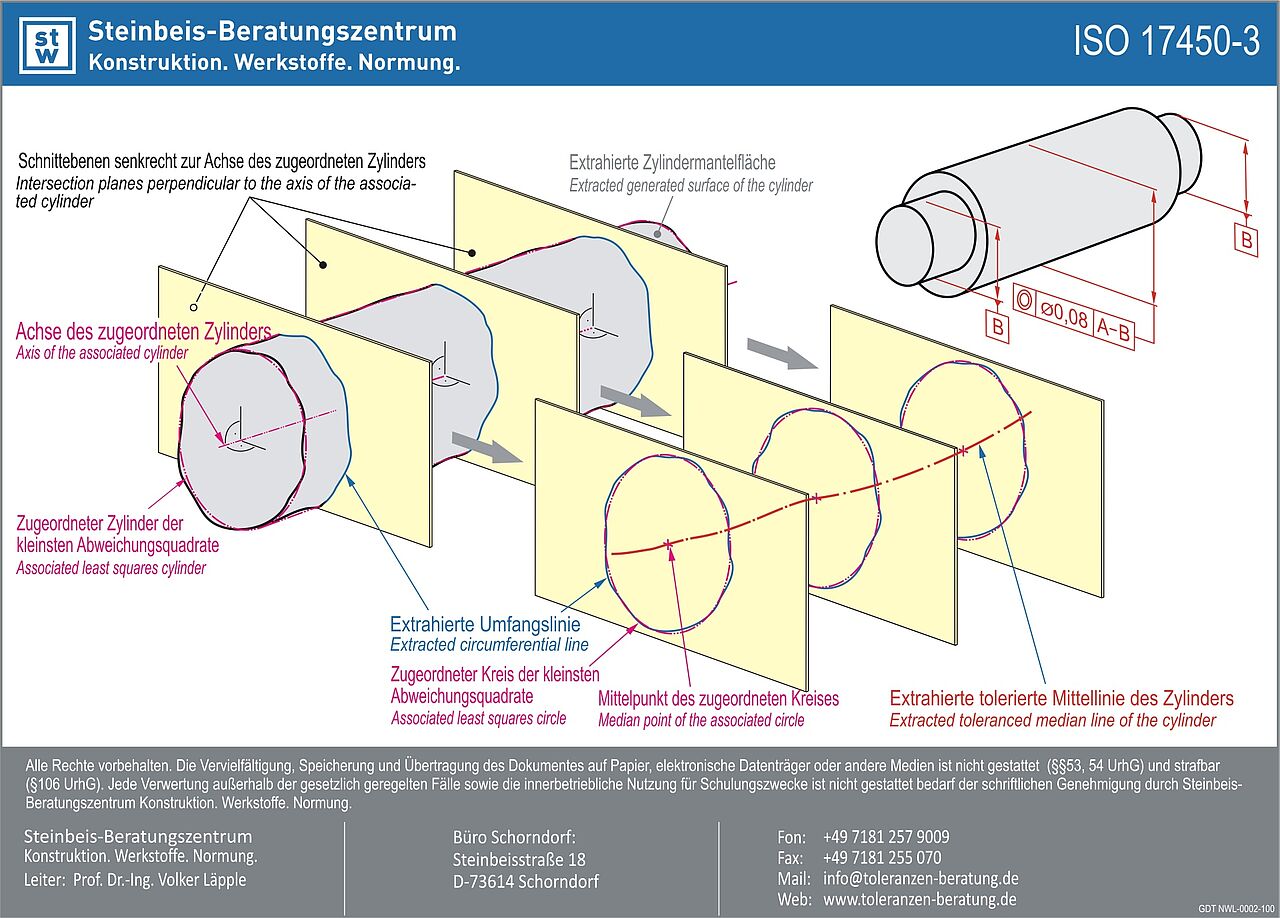

ISO 17450-3:2016 definiert erstmals mittlere Geometrieelemente (Mittelpunkt, Mittellinie und Mittelfläche) wie sie z. B. bei der Auswertung ei¬ner Positions-, Koaxialitäts- oder Symmetrietoleranz (siehe Beispiel 1 für eine Mittellinie) notwendig ist. Dabei ist zu beachten, das diese Default-Festlegungen zwar reproduzierbare Messergebnisse er¬lauben, in der Regel jedoch nicht die funktionellen Gegebenheiten widerspiegeln. Aus diesem Grund müssen gegebenenfalls Modifikatoren spezifiziert werden. Weiterhin ist zu beachten und zu überprüfen, ob die eingesetzte handelsübliche Messsoftware die entsprechenden geometrischen Merkmale korrekt auswertet. Die Default-Festlegungen in ISO 17450-3:2016 unterscheiden sind grundsätzlich von ASME Y14.5-2009. Dort wird standardmäßig das Hüll- bzw. Pferchelement ohne Nebenbedingung der Richtung oder des Ortes (unrelated mating envelope) verwendet.
